砂石生產設備振動篩網破裂穿孔的原因和辦法

砂石生產設備振動篩網破裂穿孔的原因和辦法

篩網破裂穿孔的原因分析

(1)篩網加強筋設計不合理

篩網有7條縱向窄加強筋和6條縱向的寬加強筋(見圖2)，篩網破裂穿孔位置大都在7條縱向窄加強筋位置。我們發現篩網窄加強筋比支承梁窄，未與支承梁完吻合。分析認為，支承梁寬出篩網加強筋，可直接磨損篩網網格，可造成篩網加速破裂穿孔。

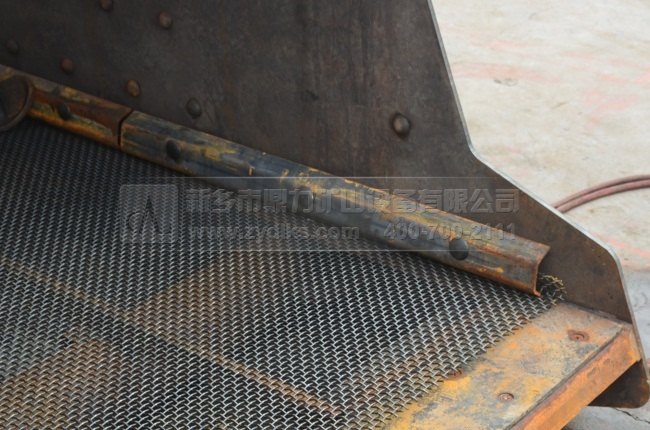

完好與破裂穿孔篩網對比

(2)給礦布料存在問題

經觀察得知，生產過程中存在給礦布料不均勻、給礦落差過大、給礦流量過猛等現象。若篩網給礦布料不均勻，可造成篩網網格局部受力過大;若給礦落差過300mm或給礦流量過猛，其對篩網的沖擊力更大。上述問題均會造成篩網過設計負荷和承載能力，導致篩網過早破裂穿孔。

(3)篩網質量不穩定

該種篩網為聚安脂材料制成，采用模具澆注成型工藝批量生產。由于配料配方比例變化、成形溫度波動、操作人員的素質差異等原因，可能造成篩網質量不穩定，導致篩網抗磨損性、耐屈撓性及承載能力。

(4)未及時更換磨損的支承梁

我們發現支承梁經連續使用2年后，其磨損后出現磨尖、磨偏及凹凸不平現象，磨尖部位像刀口一樣。分析認為，當振動篩高頻振動時，磨尖、磨偏及凹凸不平的支承梁就會連續沖擊、磨損、切割篩網的加強筋部位，造成篩網過早破裂穿孔。

(5)篩網安裝不當

篩網由篩框左、右兩側的螺栓張緊和固定，篩網安裝在支承梁上，篩網的13條加強筋與13條支承梁應完吻合。如果在安裝篩網時，其左、右兩側的螺栓伸出長度調整不當，就會造成篩網加強筋與支承梁錯位，加強筋與支承梁接觸、支承面積就會減少，篩網受到的壓力就會增大，將導致篩網網格與窄加強筋結合部位破裂穿孔。此外，在擰緊螺栓時若篩網張緊力過大，將造成篩網產生較大預應力，也會導致篩網過早破裂穿孔。

措施

根據對篩網過快破裂穿孔原因的分析，我們采取了以下5項措施：

一是給礦條件，給礦落差、給礦流量，使給礦布料均勻。

二是與生產廠家簽訂質量協議，篩網供貨質量。

三是提高篩網安裝質量，使篩網13條加強筋與13條支承梁完吻合，以篩網支承面積。

四是及時更換已經磨損的支承梁。

五是在無新支承梁更換時，在篩網與已經磨損支承梁之間鋪墊廢舊自行車輪胎，以減輕和避免支承梁尖角對篩網的磨損。
